Byggingakerfið
Forsteyptar undirstöður og galvanísert tengistykki sem gera þér kleift að byggja sólpall, girðingu eða smáhýsi á nokkrum klukkustundum.
Hvað ertu að byggja?
Veldu saman heildarlausn í 4 skrefum
Þú þarft ekki sérþekkingu — veldu undirstöðu, tengistykki, bolta og þá ertu tilbúinn.
Skref 1
Veldu undirstöðu
Álfur, Purkur, Teitur eða Hnerrir — fer eftir verkefninu og jarðveginum.
Skref 2
Veldu tengistykki
Bjálkaskór, Stauraskór eða Vinkilskór — fer eftir viðarstærð.
Skref 3
Veldu bolta/snittteina
Til að festa tengistykki á undirstöðuna og stilla hæðina.
Skref 4
Festu dregara
Boltar til að festa dregara og staura. Þá ertu tilbúinn.
Veldu undirstöðu
Allar undirstöður eru úr forsteyptri steypu. Stærð fer eftir verkefni og aðstæðum á staðnum.
Ofan á frostfrían jarðveg – undirstaða undir sólpalla
Skoða vöru
Veldu tengistykki
Öll tengistykki eru úr galvanseruðu stáli og gerð fyrir íslenska veðráttu.
Veldu snitttein í réttri lengd
Snittteinar gefa möguleika á hæðarstillingu.
Veldu bolta til að festa dregara
Boltinn fer eftir stærð tengistykkis og viðar.
Samhæfni hluta
Veldu tengistykki — taflan sýnir hvaða bolta og snitttein þú þarft með hverju stykki.
| Tengistykki | Bolti M16x50DF021 | SnittteinnDF002–04 | Bolti M10x60DF027 | Bolti M10x110DF028 |
|---|---|---|---|---|
| Bjálkaskór 45DF051 | — | ✓ | ✓ | — |
| Bjálkaskór 95DF052 | — | ✓ | — | ✓ |
| VinkilskórDF053 | — | ✓ | ✓ | ✓ |
| PlattiDF016 | — | ✓ | — | — |
| Stauraskór 95DF054 | ✓ | — | — | ✓ |
| Staura-ankerDF034 | ✓ | — | — | ✓ |
Heildarlausn fyrir sólpallinn
Fylgdu skrefunum og veldu hluti sem passa fyrir þitt verkefni.
Veldu undirstöðu sem hentar í verkið
Veldu eftir hæð og notkun — ofan jarðar eða grafinn niður.
Veldu tengistykki sem passar fyrir timbrið
Bjálkaskór fyrir dregara, Stauraskór fyrir staura.
Veldu snitttein í réttri lengd
Snittteinar gefa þér möguleika á hæðastillingu.
Veldu bolta til að festa dregara
Boltinn fer eftir stærð dregarans.
Tilbúinn að byggja?
Skoðaðu samsettar heildarlausnir eða byggðu þína eigin lausn úr einstökum hlutum.
Jarðvegur
Fyrst þarf að kanna hvort þörf sé á að skipta um jarðveg. Tegund jarðvegs hefur bein áhrif á hvaða undirstöður henta.
Moldarkenndur og gljúpur
Jarðvegur sem er þéttur, tekur í sig mikið vatn og lyftist við frost. Nauðsynlegt er að grafa holur og skipta um jarðveg í kringum undirstöðurnar.
Dýpt á holum: 60–120 cm eða niður fyrir frostmark. Fylla með möl og þjappa vel.
Frostlaus fylling
Jarðvegur sem hleypir vatni í gegnum sig og lyftir sér ekki í frosti. Hægt er að velja undirstöður sem fara beint ofan á jarðveginn.
Engrar jarðvegsskipta þörf — undirstöður fara beint á yfirborðið.
Undirstöður
Stærð undirstaða fer eftir jarðvegi og notagildi. Veldu þann Dverg sem hentar þínum aðstæðum.

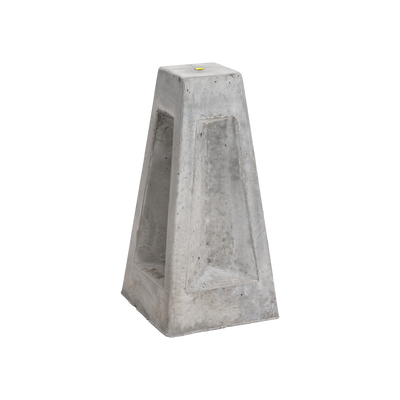

Purkur
d060
Hentar fyrir lágar skjólgirðingar eða smáhýsi

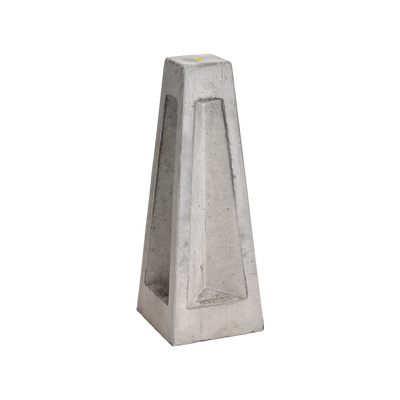

Teitur
d080
Mesta togþolið, hentugur fyrir háar skjólgirðingar eða undir smáhýsi
Sólpallur

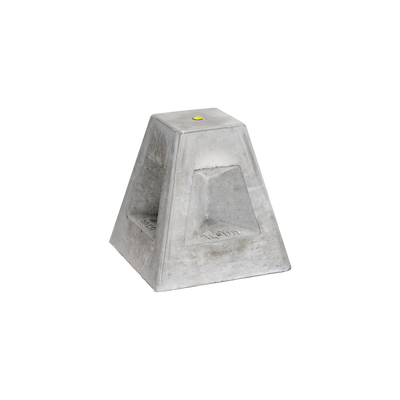

Álfur eða Purkur. Bil ~2 m milli undirstaða.
Grindverk
Purkur eða Teitur. 120–140 cm milli staura.
Skjólveggir
Teitur 80 cm — besta togþolið.
Togþyngd — þegar grafnir niður
Hönnun Dverganna margfaldar togþolið þegar þeir eru grafnir.
Dregarar, þverbitar og klæðning
Hvert lag gegnir sínu hlutverki í uppbyggingu pallsins.
Dregarar
Gagnvarin fura, festir með Bjálkaskó 45 á undirstöðurnar. Auðvelt er að hæða- og stefnustilla. Bil milli dregara: 1,2–1,8 m (algengast 1,6 m).
Þverbitar
Settir þvert á dregarana, festir með þakásanker. Millibil: 40–60 cm (algengast 55 cm).
Klæðning
Fest með ryðfríum skrúfum. 5 mm bil milli borða fyrir vatn og þenslu í timbrinu.
Þakásanker
Til að festa þverbitana við dregarana. Örugg og traust festing sem tryggir stöðugleika.
Dvergareiknir
Reiknaðu út hvað þú þarft marga Dverga undir pallinn þinn.
Undirstöðu reiknivél
Reiknað er með ferköntuðum palli
Pöntun
Samsettar lausnir
Heildarlausn með öllu sem þarf til að festa grind pallsins niður.
Undir sólpallinn — Álfur með Bjálkaskó 45
- Álfur
- Bjálkaskór 45mm HDG m/langró
- Bolti M10x60mm HDG + Ró
- Snittteinn M16
Undir sólpallinn - fyrir 95mm dregara
- Álfur
- Bjálkaskór 95mm HDG m/langró
- Bolti M10x110mm HDG + Ró
- Snitteinn M16
